延炼－西安成品油管道泄漏监测系统

A、项目概况

.延炼-西安成品油管道全长200.9km

.整体走势为北南走向，起点高程为789m，终点高程为443m，全线最低点高程为360m，最高点高程为1590m

.管径L415-426x8.7mm

.管道工作压力为16MPa

.设计最大输量820m3/h

.采用顺序输送，输送油品主要包括：93#汽油、90#汽油、5#柴油、0#柴油等。

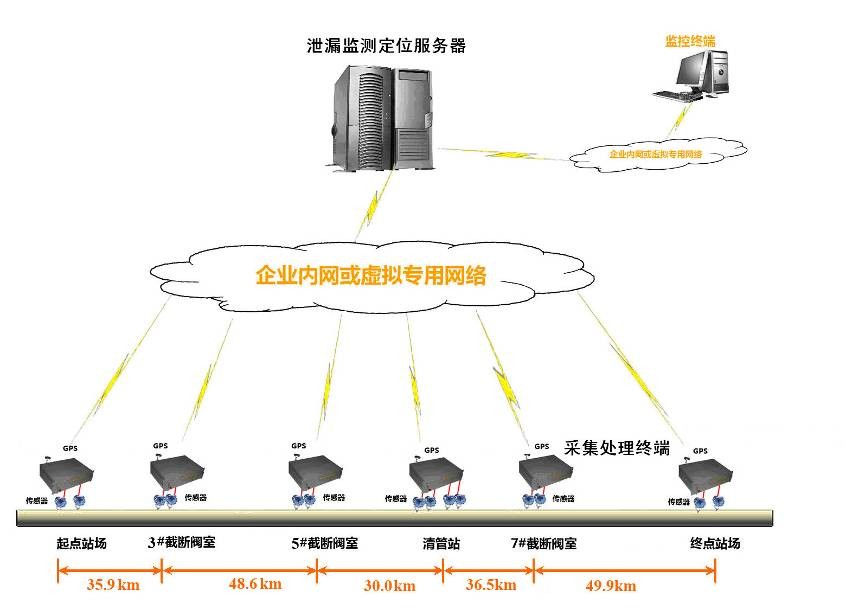

B、系统图片

延长－西安成品油管道控制中心现场图片          延长－西安成品油管道末站监控画面

延长－西安成品油管道DOLPHIN系统监控终端主界面   延长－西安成品油管道DOLPHIN系统监控终端工程界面

C、现场运行

    延炼-西安成品油管道西安输油管道现场实验证明，DOLPHIN智能音波泄漏监测系统快速准确检测到5次放油引起的管道泄漏。系统反应时间小于60秒。最小泄漏孔径3mm，最大泄漏孔径6mm，对应最小可测泄漏率为0.2%左右。

    系统定位误差不大于正负70米。这些技术指标远高于该项目技术规格书规定的性能指标：泄漏率不大于2%；定位误差不大于正负600米。

    实验结果证明，DOLPHIN智能音波泄漏监测系统具有检测灵敏度高、误报率低、定位精度高、反应速度快等优点。采用智能音波管道泄漏监测系统将为实现输油管道安全管理自动化提供强有力的技术保障。
